REXROTH力士乐直动式比例方向阀一般采用两端承压面积不等的差径活塞结构。比例阀不工作时，差径活塞2在弹簧3的作用下处于上极限位置。比例阀是阀内比例电磁铁输入电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例压力、流量输出元件。阀芯位移也可以以机械、液压或电形式进行反馈。REXROTH力士乐电液比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点，应用领域日益拓宽。近年研发生产比例阀和比例多路阀充分考虑到工程机械使用特点，具有先导控制、负载传感和压力补偿等功能。

    力士乐Rexroth比例阀有时候也简称为压力阀，主要是用来满足对执行机构提出的力或力矩的要求。比例阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。

      力士乐4WREEM型直动式4/3比例方向阀，带集成电控位移电反馈并阀芯位置监控带检测证书：通径6,10，zui高工作压力315bar，zui大流量90/180 L/min，重量2.4/6.5kg；
      力士乐直动式比例方向阀用来控制液流的方向和大小；是由带中心螺纹和可更换线圈的比例电磁铁驱动；力士乐4WREEM比例方向阀直动式：E带集成电控器，M检测阀芯位置；6,10通径，机能符号：E,E1-,/W,W1-；流量控制压差；04，08，16，32I/min通径6，通径10:25,50,75I/min;阶跃函数可选择：J阀芯遮盖电气补偿或无代号不带；2X系列；直流电压G24；电气接线K34不带插头带插座；带接口集成电控是B6；密封件V。用于底板安装：油口规格按DIN 24 340A型（不带定位销孔）标准型，ISO 4401和CE TOP –RP 121H型带定位销孔。

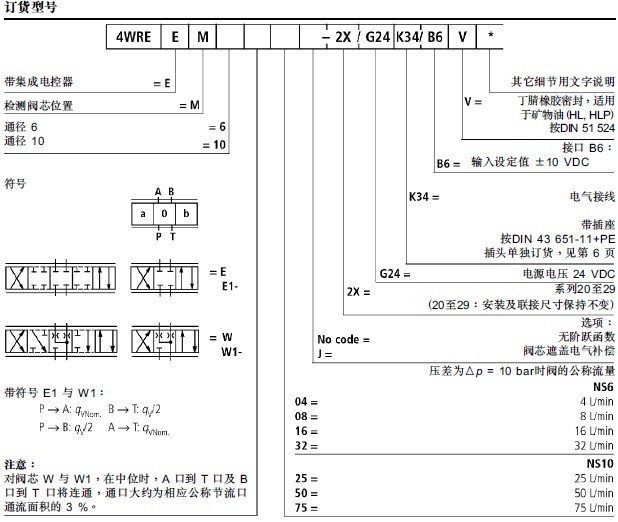

力士乐4WREEM型三位四通比例方向阀的型号说明：

力士乐4WREEM型比例方向阀的常用型号：

力士乐4WREEM型比例方向阀
