力士乐NL1-RGS系列调压阀接口尺寸为G 1/4，力士乐NL1-RGS系列调压阀流量为Qn=1000 l/min，为机械式操作方式。带连续供气并且带手轮压力表。为了让大家对有更深入的了解，下面我将为大家介绍一下的产品图片以及详细技术参数：

安装位置 任意 工作压力范围 0,5 bar / 16 bar 介质 压缩空气 zui低/zui高介质温度 -10°C / +50°C 环境温度 zui小值/zui大值 -10°C / +50°C 调节器型号 隔膜式调压阀, 可以组装成块 调整功能 带二次排气 压力输送 单的   材料: 外壳  压铸锌 密封  晴纶橡胶

技术备注
■	压力露点必须至少低于环境和介质温度15 °C，并且允许 的zui高温度为 3 °C。
■	建议的初级过滤: 5 µm

	接口	Qn	调节范围 zui小/zui大	重量	物料号
		[l/min]	[bar]	[kg]
	G 1/4	1000	0,2 - 6	0,35	0821302743

二次压力为 6 bar 、Δp = 1 bar 时的额定流量 Qn

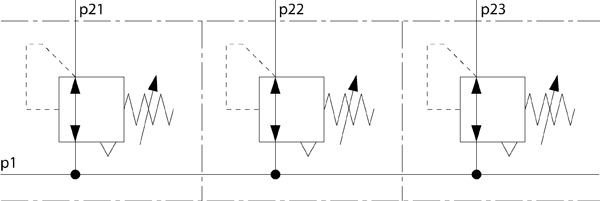

应用举例

p1 = 运行压力

p21; p22; p23 = 二级压力

压力特性曲线

p1 = 运行压力 p2 = 二级压力 qn = 额定流量

流量特性(调节范围 p2: 0.5 - 6 bar)

p1 = 运行压力 p2 = 二级压力 qn = 额定流量

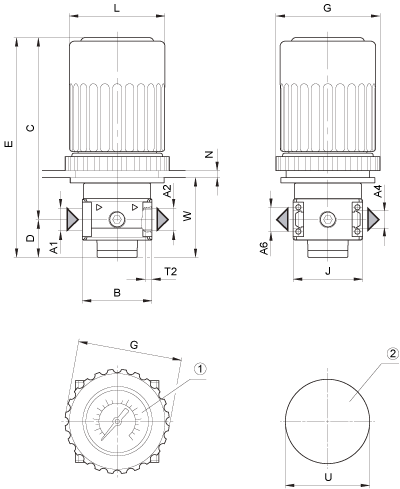

规格

1) 压力表Ø 25 2) 安装配电盘的接口

配电板的螺母不包含在供货范围之内

A1

A2

A4

A6

B

C

D

E

G

J

L

N

T2

U

G 1/4

G 1/4

G 1/8

G 1/4

40

90

22

112

40

40

33,6

4

8

31,5

...A1

W

...G 1/4

43
